La progettazione di un sistema HVAC efficace non può prescindere da una comprensione profonda della fluidodinamica. Le perdite di carico, spesso ridotte a un parametro di calcolo nei software di dimensionamento, rappresentano in realtà il comportamento dinamico del fluido in risposta alle costrizioni fisiche imposte dalla rete. Analizzare tali perdite significa comprendere come l’energia meccanica si trasformi durante il trasporto del vettore termico.
Il Fenomeno della Dissipazione Energetica
In un impianto HVAC, l’energia fornita dalla pompa viene utilizzata per vincere le resistenze che il fluido incontra lungo il suo percorso. Queste resistenze non sono entità astratte, ma il risultato diretto di due fenomeni fisici dominanti: l’attrito viscoso e la generazione di turbolenza.
L’energia che il fluido perde non svanisce, ma si degrada trasformandosi in energia termica. Questo processo di degradazione è intrinsecamente legato alla viscosità del fluido. A livello microscopico, le particelle di fluido in movimento interagiscono tra loro e con le pareti del condotto, dando luogo a uno scambio di quantità di moto che si traduce in una resistenza allo scorrimento. Tale fenomeno è più pronunciato nelle zone di confine, dove lo strato limite è soggetto a forti gradienti di velocità.
La Natura delle Perdite Distribuite

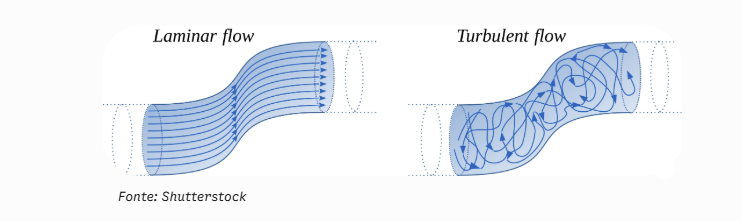

Le perdite distribuite, o continue, si manifestano lungo l’intero sviluppo rettilineo delle tubazioni. La loro entità è influenzata dal regime di moto del fluido. Negli impianti HVAC, ci si trova quasi costantemente in regime turbolento. In questa condizione, il moto del fluido non è più laminare e ordinato, ma caotico: si formano vortici e fluttuazioni locali di velocità che aumentano drasticamente l’attrito parietale.
La rugosità interna dei materiali (come l’acciaio al carbonio, il rame o i materiali polimerici) gioca un ruolo determinante. In regime turbolento, le asperità della parete del tubo penetrano nel sottostrato viscoso, favorendo la nascita di micro-turbolenze che incrementano la resistenza al moto. Pertanto, la scelta del materiale e la sua conservazione nel tempo — considerando i depositi o le incrostazioni (fouling) — sono fattori critici per il mantenimento dell’efficienza energetica del sistema.
La Complessità delle Perdite Concentrate
Le perdite concentrate (o singolari) rappresentano le variazioni di energia occorrenti in corrispondenza di elementi di discontinuità come curve, valvole, diramazioni (tee) e riduzioni. Queste componenti inducono variazioni nella distribuzione delle velocità e, spesso, fenomeni di separazione del flusso.
Quando il fluido incontra un ostacolo o un cambio di sezione, non è in grado di adattarsi istantaneamente alla nuova geometria. Questo comporta la formazione di zone di ricircolo e di distacco del flusso che sottraggono energia cinetica al fluido. Una valvola di regolazione, in particolare, è progettata per generare una perdita di carico controllata, ma essa rappresenta anche un punto di forte perturbazione del moto. La gestione corretta di queste componenti è fondamentale per evitare zone di “morte” idraulica o fenomeni di cavitazione, che potrebbero compromettere l’integrità dei componenti e l’efficacia dello scambio termico.
L’Impatto sul Sistema: Bilanciamento e Funzionamento
Dal punto di vista tecnico, l’insieme delle perdite di carico definisce la curva di resistenza dell’impianto, la quale si interseca con la curva caratteristica della pompa. Un’errata stima di tali perdite conduce a una gestione inefficiente del punto di lavoro.
Se l’impianto presenta un elevato grado di sbilanciamento idraulico, ovvero una distribuzione non uniforme delle perdite lungo i vari rami, la circolazione risulterà inefficace nelle zone terminali. Questo costringe spesso a far operare le pompe fuori dal loro Best Efficiency Point (BEP), portando a un aumento dei consumi elettrici, all’usura prematura dei componenti meccanici e a una distribuzione termica inadeguata all’interno degli ambienti serviti.
Considerazioni per una Progettazione Consapevole
La moderna ingegneria HVAC richiede di guardare oltre il dimensionamento statico. L’ottimizzazione energetica passa attraverso:
- Minimizzazione delle perturbarzioni: La disposizione intelligente della rete, privilegiando raggi di curvatura ampi e riducendo il numero di accessori non necessari, contribuisce a una drastica riduzione delle dissipazioni.
- Analisi dei regimi: Comprendere che il passaggio da regimi transitori a regimi pienamente turbolenti può alterare significativamente le prestazioni del sistema in base alle portate variabili.
- Gestione del ciclo di vita: Considerare l’impatto dei trattamenti chimici del fluido, finalizzati a prevenire l’accumulo di depositi che aumenterebbero la rugosità superficiale e, di conseguenza, le perdite di carico.
In sintesi, la comprensione delle perdite di carico è lo strumento principale del progettista per garantire l’efficienza sistemica. Essa non è una mera applicazione di procedure standard, ma un esercizio continuo di analisi fluidodinamica volto a minimizzare la degradazione energetica, garantendo al contempo che il fluido vettore trasporti l’energia termica necessaria con la massima efficacia operativa possibile.
