La consegna di un impianto VRF non termina con la pressione del tasto “ON”. La fase di messa in servizio (Commissioning) e la successiva manutenzione basata sui dati sono ciò che garantisce che il sistema mantenga le prestazioni nominali per oltre 15-20 anni. In un’era di costi energetici volatili, la diagnostica non è più un’opzione, ma una necessità ingegneristica.

---

1. Il Protocollo di Messa in Servizio (Startup)

Un avviamento professionale si divide in tre fasi critiche che ogni collaudatore deve documentare.

A. Prova di Tenuta ad Alta Pressione

Prima di caricare il refrigerante, l’impianto deve essere pressurizzato con Azoto anidro a una pressione di circa 4.0 – 4.2 MPa (40-42 bar) per almeno 24 ore.

• Perché: Le fluttuazioni di temperatura durante le 24 ore influiscono sulla pressione (Legge dei gas ideali). Un bravo tecnico deve compensare la variazione termica per confermare che non vi siano micro-perdite nelle cartelle o nelle brasature.

B. Il Vuoto e la Disidratazione

Non basta “togliere l’aria”. Bisogna raggiungere un grado di vuoto inferiore ai 500 micron (0.67 mbar).

• Obiettivo: Evaporare l’umidità residua all’interno dei tubi. L’umidità reagisce con l’olio del compressore (POE/PVE) creando acidità che distrugge l’isolamento degli avvolgimenti del motore (bruciatura del compressore).

C. Carica di Refrigerante Calcolata

La carica pre-inserita nell’unità esterna copre solo una lunghezza standard (es. 30m). Il progettista deve fornire il calcolo della carica aggiuntiva basato sul diametro e sulla lunghezza reale di ogni linea di liquido.

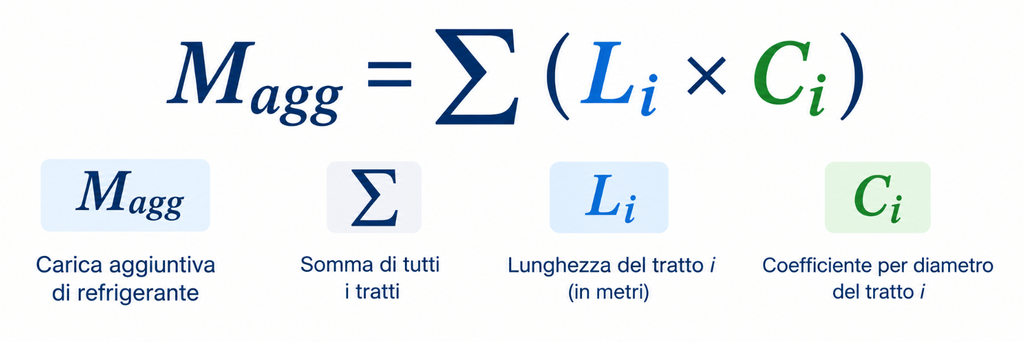

Formula semplificata:

2. Diagnostica tramite Software di Service

Dimenticate il vecchio manometro analogico. I sistemi VRF moderni si analizzano tramite PC collegati al bus di comunicazione (es. Service Checker di Daikin, Maintenance Tool di Mitsubishi, ecc.).

Parametri Monitorati in Real-Time:

• Surriscaldamento (Superheat) all’evaporatore: Indica se la valvola EEV sta alimentando correttamente la batteria.
• Sottoraffreddamento (Subcooling) al condensatore: Critico per garantire che alle unità interne arrivi solo liquido, evitando il “flash gas” che riduce la resa.
• Frequenza del Compressore (Hz) e Corrente Assorbita (A): Per verificare che il sistema non stia lavorando in sovraccarico.
• Apertura Valvole EEV (Pulsazioni): Una valvola bloccata o pigra è la causa principale di squilibri termici tra i locali.

3. Manutenzione Predittiva e AI

Il futuro della manutenzione è il Remote Monitoring. Grazie ai gateway cloud, il sistema invia dati ogni 30 secondi ai server del produttore o del manutentore.

1. Analisi del Trend: Se la temperatura di scarico del compressore sale gradualmente nell’arco di tre mesi, il sistema può segnalare un filtro intasato o una perdita lenta di refrigerante prima che l’impianto vada in blocco.
2. Cleaning Alert: Basandosi sulla differenza di pressione dell’aria o sul calo di efficienza dello scambio, il sistema notifica la necessità di pulizia chimica dei condensatori, evitando sprechi energetici fino al 20%.

4. Troubleshooting: I “Fantasmi” del VRF

Alcuni problemi comuni che sfuggono ai controlli base:

• Interferenze Elettromagnetiche: Se il bus di comunicazione non è schermato correttamente, il sistema può dare errori casuali di “comunicazione fallita”.
• Ritorno di Liquido: Causato spesso da unità interne sovradimensionate o filtri aria ostruiti, che rischia di rompere meccanicamente i segmenti del compressore scroll.

5. Checklist Finale per il Project Manager

Prima di chiudere il cantiere, assicurarsi di avere:

• [ ] Report di pressurizzazione certificato.
• [ ] Certificato di carica refrigerante (fondamentale per il registro FGAS).
• [ ] Mappatura degli indirizzi (Logic vs Physical address).
• [ ] Backup dei parametri di configurazione del sistema di controllo centrale.

Conclusioni del Ciclo Tecnico

Abbiamo analizzato il VRF dalla termodinamica del ciclo frigorifero, passando per le normative di sicurezza ASHRAE ed EN 378, fino alla logica dei dati e al collaudo finale. Questa tecnologia rappresenta la spina dorsale dell’efficienza energetica negli edifici moderni, a patto che la competenza del tecnico sia all’altezza della complessità della macchina.
